[Inkscape/잉크스케이프] 로 TCA cycle 지리게 그리기

결과물

---



네모 두개를 복사한다 (Ctrl + D)



네모 하나를 파랗고 투명하게 만든다 (투명도 = O; 70%)



네모로 세모 만들기

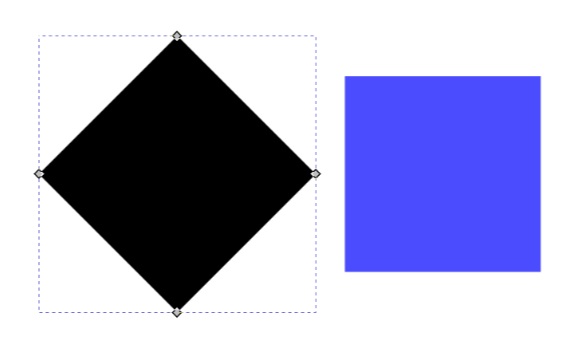

네모를 돌린다 (Ctrl 누르고 돌리기)



객체 -> 경로 (Ctrl + Shift + C)  하고 N (노드별로 경로 편집하기) 으로 선택하면 점 4개가 생긴다



왼쪽 점 누르고 삭제 ㄱㄱ

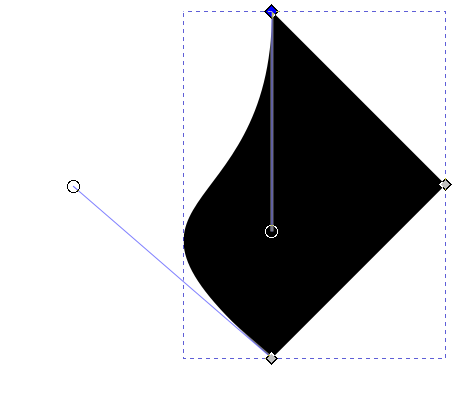

Ctrl 누른채로 동그라미를 네모 가운데 쪽으로 끌어서 편집. 밑에꺼도 똑같이





세모 만들어지면 사이즈 조절해서 화살표 1, 네모 1 이렇게 만든다.



둘 다 경로로 만든 뒤 (Ctrl + Shift + C)  그룹화 (Ctrl + G)



* 네모 박스는 텍스트가 들어갈 자리이므로 길게 만들어야함

* 화살표 모양은 취향에 따라~



이제 원을 하나 만들고

화살표+네모, 원 같이 선택한 뒤



"경로를 따라 패턴" 클릭

*이 때 원이 맨 아래로 가있어야 (End) 화살표+네모가 패턴으로 인식됨.



복사본 사이 공백은 화살표 개수

접선 오프셋은 원 위의 화살표 위치를 결정해줌

사실 첫번째와 마지막 화살표 사이의 간격을 나머지 화살표 사이의 간격과 똑같이 맞추긴 쉽지 않은데, 이걸 적절히 조정해서 첫번째와 마지막 화살표가 겹치게 해버리면 (오른쪽 아래 투명한 화살표) 간격이 똑같아짐!



화살표랑 네모 그룹 해제



원은 자획 -> 경로 (Ctrl + Alt + C)로 만든다



그 후 원과 네모 선택

**이 때 네모는 맨 위로 올려야함!!! (Home)**



그리고 경로 차이 ( Ctrl + - ) 실행!!

그런데 겹친 화살표가 이상하다.

이거는 노드 수정 통해서 화살표 하나랑 원에서 일부 선 수정하면 됨



요로케!!!





마지막으로 각 경로와 화살표를 따로 수정하려면 경로 클릭 후 별개로 끊기 (Ctrl + Shift + K)



잉크스케이프가 공짜라 개꿀임
